一、皮帶秤結構特征：
1、結構簡單、力傳遞環節少，安裝簡捷方便；
2、獨特的矩形杠桿，剛性好，無形變；
3、無摩擦橡膠耳軸支承，防腐蝕、防潮、抗振動；
4、抗側向力，抗水平分力，有效的減少了皮帶跑偏和落料偏移對系統精度的影響；
5、稱重傳感器為拉式，調整方便、靈活、可靠、精度較高；
6、30A型采用無杠全懸浮式結構，單托輥、稱重區小，主要用于進出料口中心距較短的帶式輸送機上，或用于傾角隨時變化的皮帶式輸送機上，如應用于堆取料機。
|
|
20A型 |
20B型 |
30A型 |
|
檢定精度 |
±0.5% |
±0.5% |
±1% |
|
稱重范圍 |
1—4000t/h |
1—4000t/h |
1—4000t/h |
|
皮帶寬度 |
500—2000mm |
300—2000mm |
300—2000mm |
|
皮帶速度 |
0.1—4m/s |
0.05—2m/s |
0.1—4m/s |
|
標準長度 |
2400 mm |
300—1200mm |
|
|
皮帶傾角 |
≤18° |
≤18° |
≤18° |
|
輸送機 |
DT75 |
DT11 |
DT75 |
DT11 |
DT75 |
DT75 |
|

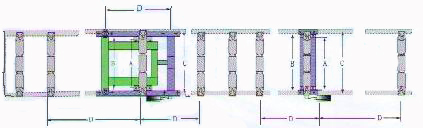

帶寬 |
A |
B |
C |
|
500 |
516 |
536 |
720 |
740 |
770 |
790 |
|
650 |
666 |
686 |
870 |
890 |
920 |
940 |
|
800 |
866 |
886 |
1070 |
1090 |
1120 |
1140 |
|
1000 |
1086 |
1076 |
1300 |
1290 |
1350 |
1340 |
|
1200 |
1336 |
1326 |
1550 |
1540 |
1600 |
1590 |
|
1400 |
1536 |
1526 |
1750 |
1740 |
1800 |
1790 |
HL-201/2001/2105/3011儀表
ICS-20B型
